UA4106接地電阻測試儀

優儀高數字式(shi)接(jie)(jie)地(di)電(dian)(dian)(dian)阻(zu)測(ce)試(shi)儀又名三線(xian)接(jie)(jie)地(di)電(dian)(dian)(dian)阻(zu)測(ce)試(shi)儀、接(jie)(jie)地(di)電(dian)(dian)(dian)阻(zu)表(biao)等是檢驗測(ce)量接(jie)(jie)地(di)電(dian)(dian)(dian)阻(zu)常(chang)用(yong)儀表(biao)的(de)常(chang)用(yong)儀表(biao)，采用(yong)了超(chao)大LCD灰白屏背(bei)光顯示和(he)微處理機技術(shu)，滿足二線(xian)、三線(xian)測(ce)試(shi)電(dian)(dian)(dian)阻(zu)要求。適用(yong)于(yu)電(dian)(dian)(dian)信(xin)、電(dian)(dian)(dian)力(li)、氣象、機房、油田、電(dian)(dian)(dian)力(li)配(pei)電(dian)(dian)(dian)線(xian)路、鐵塔輸電(dian)(dian)(dian)線(xian)路、加(jia)油站、工廠接(jie)(jie)地(di)網、避雷針(zhen)等。儀表(biao)測(ce)試(shi)精準、快速(su)、簡捷、穩定可(ke)靠等特點。

優儀高UA4106接地電(dian)阻測試儀

一. 安全規則及注意事項

感謝您購買了本公司數字式接地電阻測試儀，在你初次使用該儀器前，為(wei)避免發生可能的觸電或人身傷害，請一定：詳細閱讀并嚴格遵守本手冊所列出的安全規則及注意事項。

任何情況下，使用(yong)本(ben)儀表應(ying)特(te)別注意安全
二．簡介

數字式接地電阻測試儀又名三線接地電阻測試儀、接地電阻表等是檢驗測量接地電阻常用儀表的常用儀表，采用了超大LCD灰白屏背光顯示和微處理機技術，滿足二線、三線測試電阻要求。適用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。儀表測試精準、快速、簡捷、穩定可靠等特點。

數字式接地電阻測試儀由微處理器控制，可自動檢測各接口連接狀況及地網的干擾電壓、干擾頻率，并且具測試輔助接地極電阻值功能。同時存儲500組數據，電阻測量范圍：0.01Ω～3000Ω，接地電壓范圍：0.01～600.0V。

三．量程及精度

測量(liang)功(gong)能	量程(cheng)	精度	分(fen)辨力(li)
接地電阻	0.01Ω～30.00Ω	±1.5%rdg±5dgt (輔助接地(di)電阻(zu)100Ω±5%，對地(di)電壓(ya)＜10V)	0.01Ω
	30.1Ω～300Ω		0.1Ω
	301Ω～3000Ω		1Ω
接地電壓(ya)	0.01～10.00V AC	±1.5%rdg±3dgt	0.01V
	10.1～100.0V		0.1V
	101～600V		1V

（注：23℃±5℃，75%rh以(yi)下）

四．技術規格

接地電阻量程	0.01Ω～3000Ω 精度±1.5%rdg±5dgt
接地電阻分辨率	0.01Ω
接地電壓量程	0.01～600V AC 精(jing)度±1.5%rdg±3dgt
接地電壓分辨率	0.01V
基準條件	23℃±5℃，75%rh以(yi)下(xia) (輔助接地(di)電阻100Ω±5%，對地(di)電壓(ya)＜10V)
功能	接地(di)電(dian)(dian)阻(zu)(zu)測量(liang)，對地(di)電(dian)(dian)壓測量(liang)，低值(zhi)電(dian)(dian)阻(zu)(zu)測量(liang)
電源	DC 6V 1.5V LR14電(dian)池
背光	可(ke)控(kong)灰白屏背光，適合(he)昏暗場所(suo)使(shi)用
測量方式	精密(mi)三線測量、簡易兩線測量
測量方法	接(jie)地電阻：額定電流變(bian)極(ji)法，測量電流30mA Max，128Hz；對地電壓：平均值(zhi)整流
線阻校驗	避免因測(ce)試線(xian)未完全插入儀表(biao)接口或接觸(chu)不良或用戶更換加長測(ce)試線(xian)等引起的(de)誤差，使接地電阻(zu)測(ce)量更準(zhun)確。
顯示模式	4位超大LCD顯示(shi)，灰白屏背(bei)光(guang)
測量指示	測量(liang)中LED閃爍指示，LCD倒(dao)計(ji)數顯示
LCD尺寸	108mm×65mm
儀表尺寸	長寬高：240mm×188mm×85mm

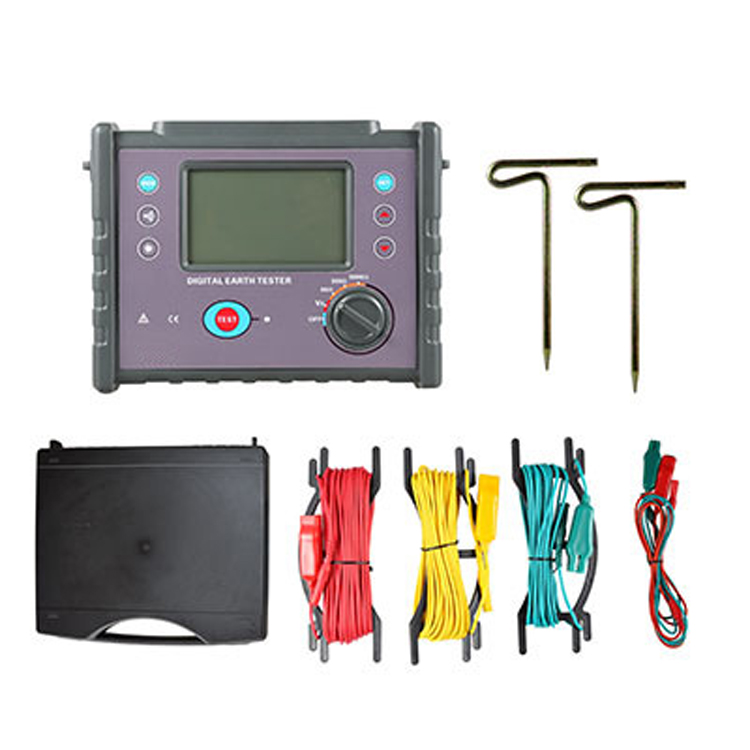

測試線長	3條：紅色(se)15m，黃色(se)10m，綠色5m各1條
簡易測試線	2條：紅(hong)色1.5m，綠(lv)色1.5m各1條
輔助接地棒	2根(gen)
測量時間	對地電壓：約(yue)2次/秒；接地電阻：約(yue)5秒/次
測量次數	5000次以(yi)上
線路電壓	測(ce)(ce)量對地電壓：AC 600V以(yi)下測(ce)(ce)量
USB接口	具有USB接口，軟件(jian)監控(kong)，存儲數據可以上傳(chuan)電(dian)腦，保存打印(yin)
通訊線	USB通(tong)訊線1條，長 1.5m
數據存儲	500組，閃爍顯示“FULL”符號表示存儲已滿
數據查閱	數據查閱功能：“MR”符號顯示
溢出顯示	超量程溢出功能：“OL”符號顯示
報警功能	測量(liang)值(zhi)超過(guo)報警設定值(zhi)時發出報警提示(shi)
電池電壓	電(dian)(dian)池電(dian)(dian)量實(shi)時(shi)顯示，電(dian)(dian)池電(dian)(dian)壓低時(shi)提(ti)醒及時(shi)充電(dian)(dian)
功耗	背光：25mA Max
	待機(ji): 25mA Max(背(bei)光關(guan)閉(bi))
	測(ce)量：70mA Max(背光關(guan)閉)
質量	儀表： 1230g(含(han)電池)
	測(ce)試線：610g(含簡易測(ce)試線)
	輔助(zhu)接(jie)地棒：360g(2根)
	儀表箱： 1200g
工作溫濕度	-10℃～40℃；80%rh以下
存放溫濕度	-20℃～60℃；70%rh以下
過載保護	接地電阻：E-H、E-S各端口間AC 280V/3秒
絕緣電阻	10MΩ以上(shang)(電路與(yu)外殼之間500V)
耐壓	AC 3700V/rms(電路與外殼之間)
電磁特性	IEC61010-4-3，無線頻率電磁場≤1V/m
適合安規	IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污(wu)染等2、CAT Ⅲ 300V

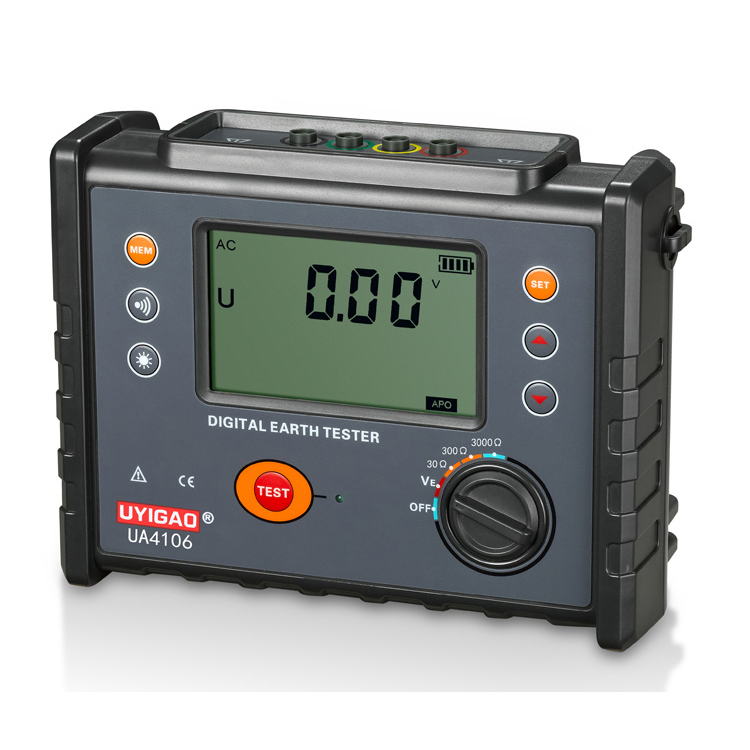

五．儀表結構

1. MEM鍵 2. 報警開關鍵 3. 背光鍵

4. LCD 5. 測試鍵 6. SET鍵

7. 上鍵 8. 下鍵 9. 檔位選擇鍵

六．操作方法

1．開關機

將功能(neng)鍵旋轉(zhuan)(zhuan)到相應(ying)的測試檔(dang)位(wei)開機。將功能(neng)鍵轉(zhuan)(zhuan)到OFF檔(dang)位(wei)關機，儀表自動關機，關機后(hou)旋轉(zhuan)(zhuan)到OFF檔(dang)重新開機。

2．電池電壓檢查

開(kai)機(ji)后，如果LCD顯示(shi)電池電壓低符號“ ”，表(biao)示(shi)電池電量不(bu)足，請及時充電。

3．接地電壓測量

	測量(liang)前請確(que)認測試線插(cha)頭已(yi)完全插(cha)入(ru)儀表對應接口，未完全插(cha)入(ru)或接觸不良，可能造成測量(liang)值(zhi)出現誤(wu)差
	本儀表不能用于商用電(dian)源電(dian)壓的(de)測(ce)量(liang)，特殊情況需要測(ce)量(liang)，只能用V、E接口(kou)(kou)連接測(ce)量(liang)，不能在H、S接口(kou)(kou)短接的(de)情況下(xia)測(ce)量(liang)商用電(dian)源電(dian)壓，否(fou)則在斷路器的(de)接地回(hui)路中測(ce)量(liang)電(dian)壓，斷路器可(ke)能啟動
	接地電壓測(ce)量(liang)時，請勿(wu)在(zai)測(ce)量(liang)接口間施加超過600V的電壓
	接(jie)地電壓測量時，請勿觸(chu)摸被測量裸露導體，以免觸(chu)電

輔助(zhu)接地棒、測試線(xian)都連接好后，將功能(neng)(neng)按鍵(jian)U轉換(huan)電(dian)(dian)壓檔， LCD顯示對(dui)地電(dian)(dian)壓值，被測對(dui)地電(dian)(dian)壓不能(neng)(neng)超過600V。

一般情況下，測量接地電壓，只連接V、E接口的對應測試線即可。如圖示

注意	在測量接地電阻時，先確認對地電壓值必須在10V以下，如果此電壓值在10V以上，則接地電阻的測量值可能會產生誤差，此時先將被測接地體的設備斷電，使接地電壓下降后再進行接地電阻測量
